이송장치 사업부

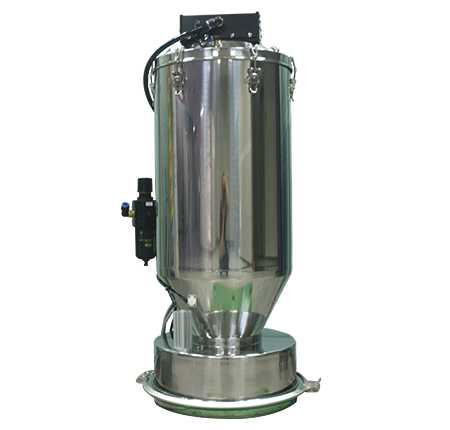

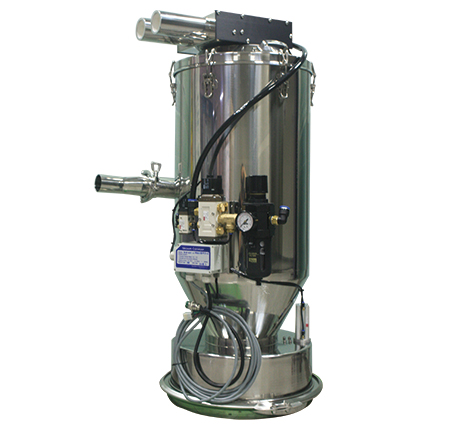

VACUUM CONVEYOR

THVE-400

  • 전원

    단상 220V 15w/h

  • 용량

    12~16 Litter

  • 시간

    5~25sec

  • 진공이송 원리

    본체 상부에 연결된 진공브로워의 발생된 진공에 의하여 본체내부와 흡입 배관구 사이의 기압차이로

    흡입구의 분체 또는 입자상태의 원료가 공기와 동반 흡입되어 이송배관으로 연결 된 본체까지 이송되고

    진공파기와 동시에 본체하부의 배출구가 열리면서 이송된 원료가 자유낙하 하여 배출 되는 방식입니다.


    진공이송의 특장점

    편리한 유용성 : 진공압을 이용하므로 이송분체의 누출이 발생되지 않으며 이송배관으로 연결되어 각 생산설비의 배치가 자유롭습니다

    강력한 흡입력 : 진공브로워의 성능에 비례한 고진공 고풍량의 진공능력으로 안정적인 고농도, 고비중의 분체이송을 실현합니다.

    휠터 자동청소기능 : 내장된 압축공기탱크에서 주기적인 순간적 공기분사에 의한 필터표면의 분진을 제거하여 이송효율를 유지합니다.

    탁월한 배출기능 : 본체내부의 원료는 배출시 잔량 없이 신속한 배출이 이루어지며, 마찰,마모에 의한 이물발생이 없습니다.

    잔량 없는 이송 : 이송기 또는 이송배관 내부의 원료잔량을 제거 할 수 있습니다.(2~3회의 공회전)

    편리한 분해 청소 : 특정공구 없이 콘테이너 내부 또는 휠터의 분해 청소가 편리합니다.

    원료의 손상을 최소화 : 이송기 본체의 싸이크론 구조로 이송시 충격과 마모성을 최소화 하여 입자상 원료의 파괴를 최소화 하였습니다.

    휠터의 탁월한 성능개선 : 최대의 휠터면적을 적용하였으며, 미분진의 누출 없는 휠터재질를 적용하였습니다.

    진공발생원의 다양성 : 공압에 의한 진공이젝터펌프와 본체의 일체형과 별도의 분리형 모터구동 진공브로워형식 진공이송기도 가능합니다


    이송원료의 적합성

    다음과 같은 분체 또는 입자상 원료는 이송이 원활치 않거나 불가능 합니다

    - 이송배관 단면의 1/20배 이상 큰 입자

    - 고용화 되어 유동성이 불량한 분체

    - 액상(유,수분)이 함유한 건조되지 않은 분체

    - 겉보기 비중이 5이상의 무거운 분.입체

    - 접착성 또는 부착성이 있는 분,입체

    - 폭발성,인화성 분립체


    주요 적용분야

    - 식품가공공정의 알곡 또는 분말의 이송

    - 금속분말,석분,무기질 입자,원료이송

    - 사출기,압출기 필렛원료이송

    - 각종 화학분립체 원료이송

    - 사료,의약품 분립체 원료이송





    사양서 다운로드 매뉴얼 다운로드

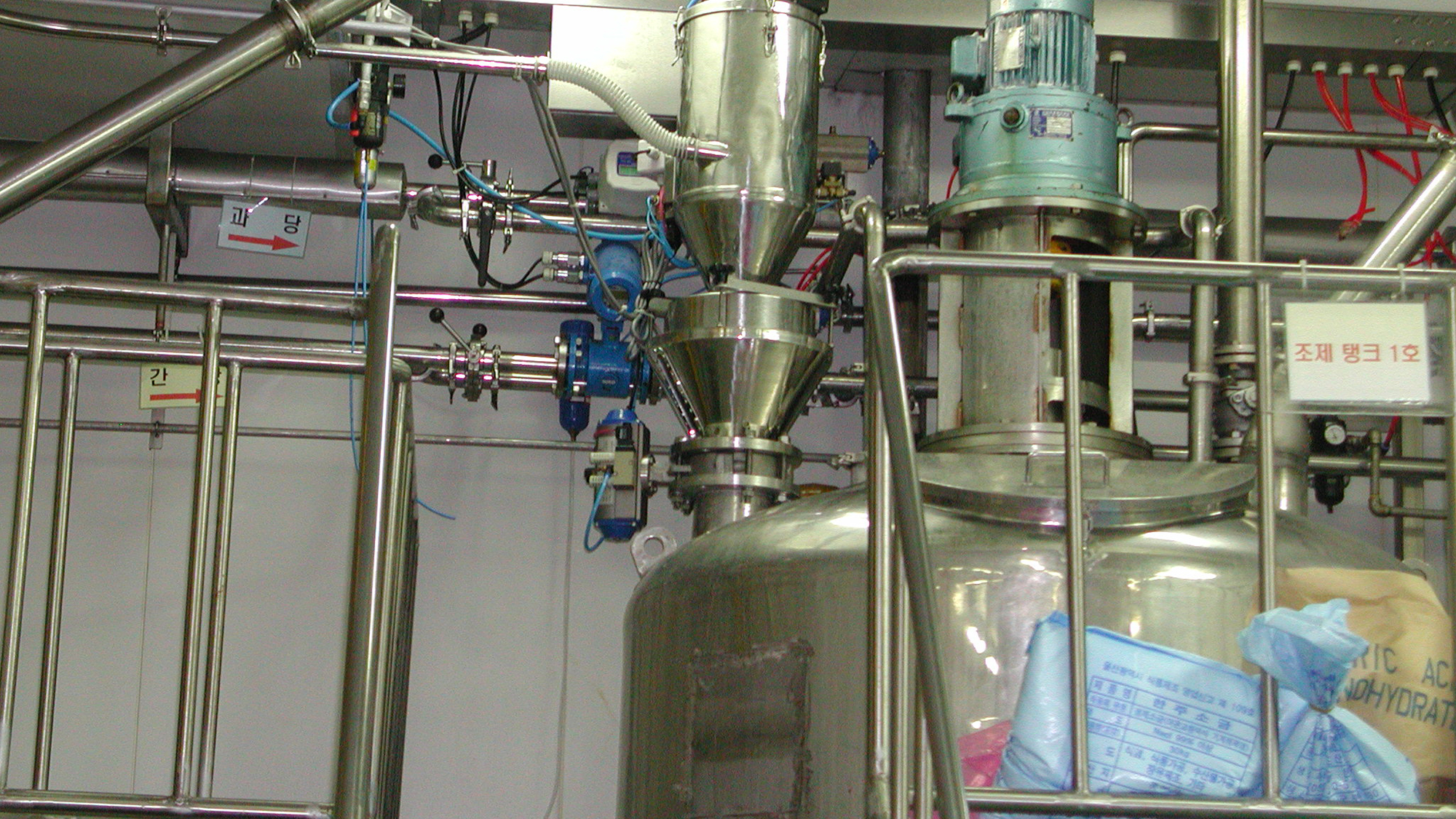

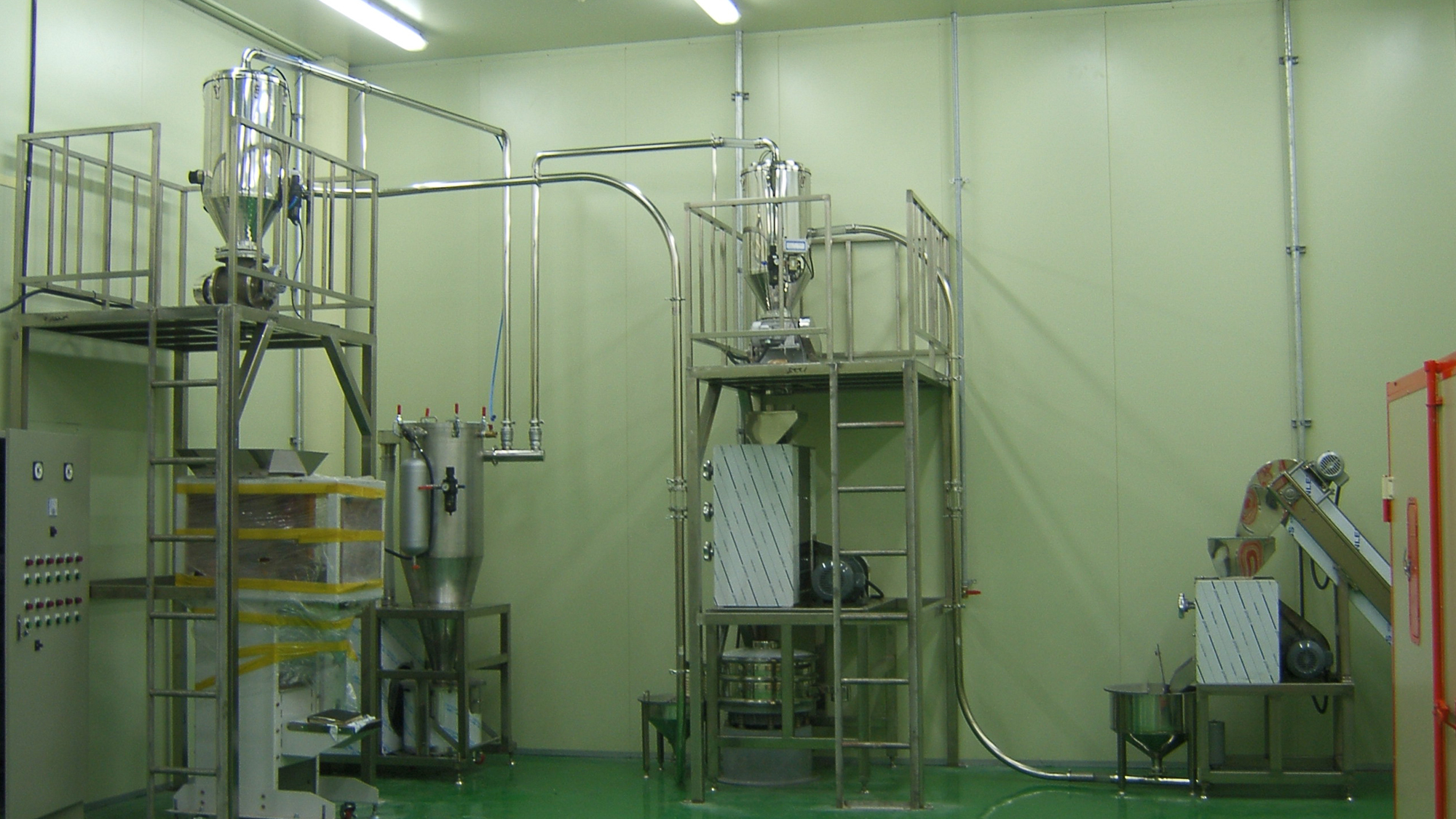

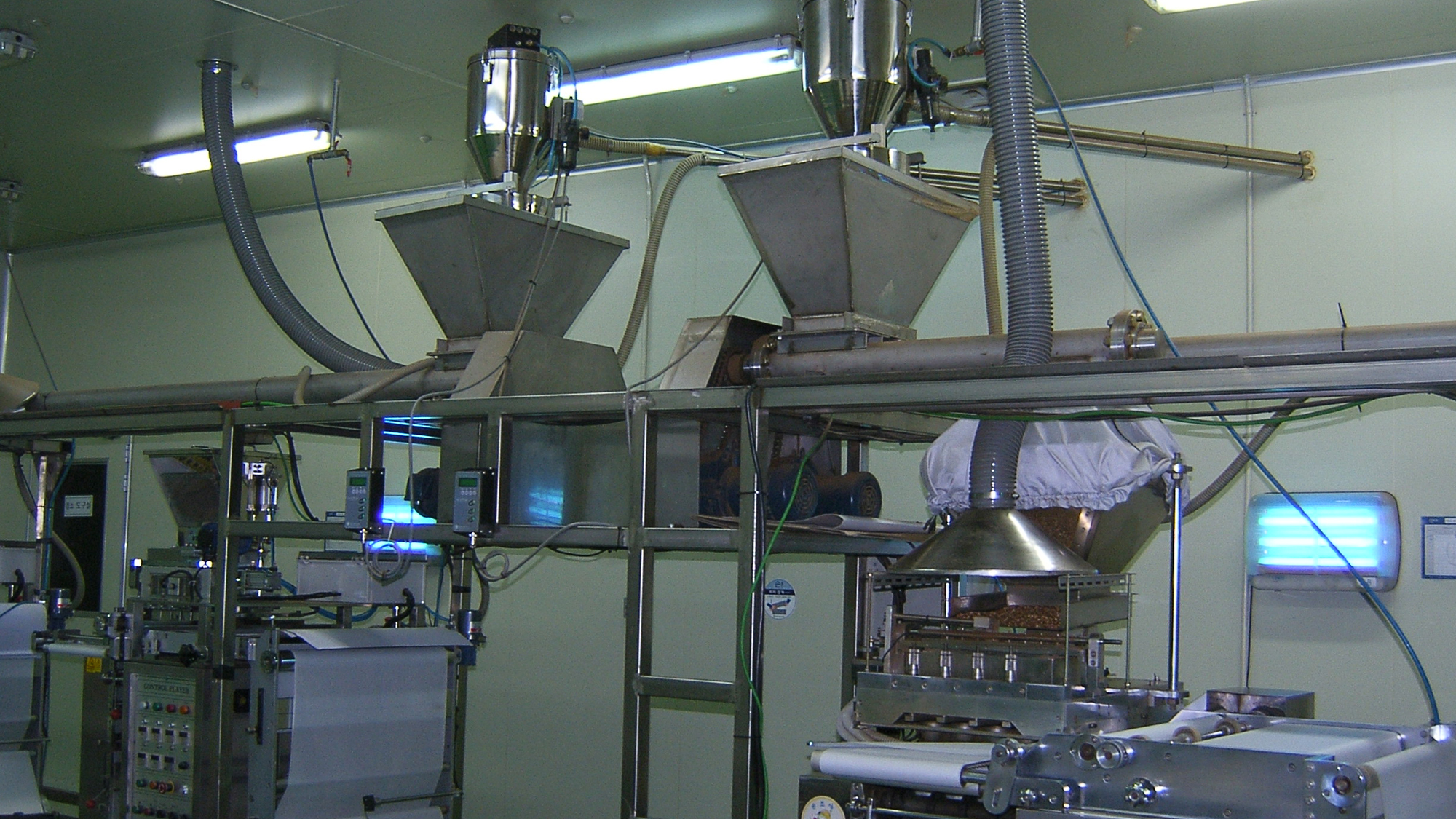

설치사례 및 동영상

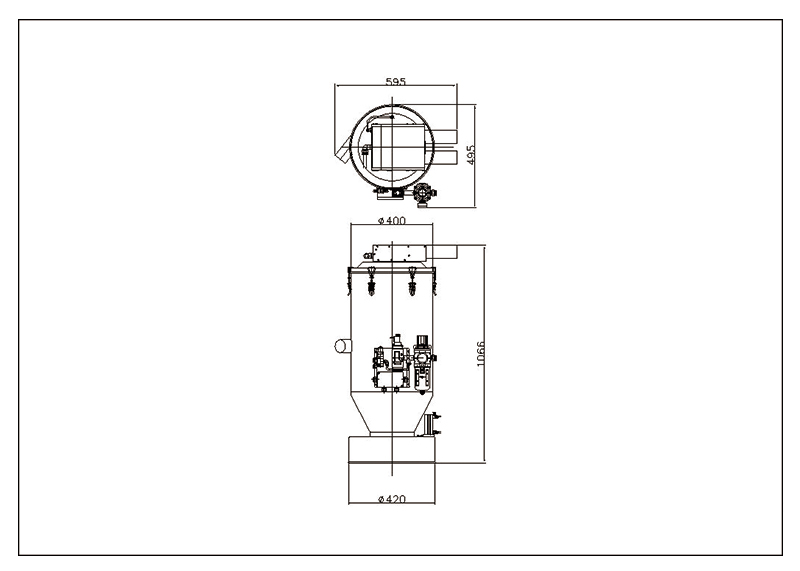

외형도

  • 단상 220V 15w/h
